英國alphasense PM2.5傳感器 - OPC-N2

產品介紹

一、英國alphasense PM2.5傳感器OPC-N2產品描述：

PM2.5傳感器（PM2.5檢測儀）OPC-N2是一款輕便型裝置，采用先進的光學系統及精準地電子處理裝置，提供快速精確的粒子數和粒徑分布檢測，是Alphasense在OPC-N1的基礎上升級的二代產品，不僅包括原有的SPI數字信號，還增加了USB數字接口，N1到N2在增加USB接口時，同時有加內置16G的SD卡，存儲數據。電路、結構方面更優化，功耗更低。

PM2.5傳感器OPC-N2采用全新的粒子計數算法，綜合空氣動力學，激光檢測技術，數字信號處理，光機電一體化研發，具有測試精度高（可細分16通道測試）、性能穩定、響應時間快、便于攜帶、操作方便等特點。低廉的價格有利于進行多點分布檢測，形成密集的檢測網路，準確地提供研究空氣污染狀況的依據。

二、英國alphasense PM2.5傳感器OPC-N2內部結構及測試原理：
與傳統的使用氣泵和樣氣過濾器的光粒子計數器不同，PM2.5傳感器OPC-N2采用了完全不同的方法，它使用定制設計的橢圓鏡和一個雙元件光電檢測器的組合，在一個開放的散射腔室的中心自由空間創建一個“虛擬感應區”。 然后感應區及其周邊空間會被一個薄的帶狀激光束照亮。含顆粒的空氣不受約束地通過散射室且可以穿過激光束感應區內外，但只有那些穿過感應區域內的顆?？杀浑p元件檢測器確認并由OPC電子計數/測量大小。

這種新型的設計可以使用微型低功率風扇代替氣泵產生所需的粒子流通過感應區而不需要任何形式的粒子過濾器。這避免了需要定期更換常規氣泵保護過濾器，取而代之的是允許長期無需維護的現場操作。

三、英國alphasense PM2.5傳感器OPC-N2應用范圍：

室外環境監測，路邊監測站，工業測量，排放監控，環境空氣質量監測系統

四、英國alphasense PM2.5傳感器OPC-N2特性:

OPC-N2的電子裝置通過SPI接口結合軟件應用，可直接在電腦或安卓手機上直觀地顯示各種尺寸微顆粒物的數量及分布，使用非常簡便。

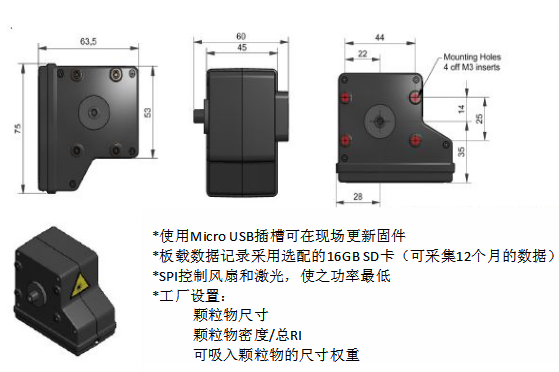

五、PM2.5傳感器OPC-N2示意圖：

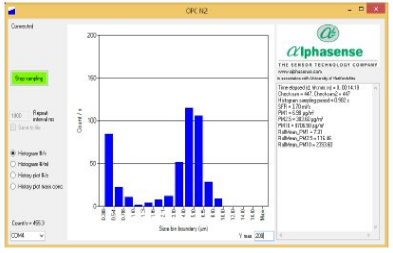

六、PM2.5傳感器OPC-N2測量，PC 顯示的粒徑 5μm 氧化鋁的微粒尺寸分布圖

上圖顯示了用標定氣溶膠校準時 , OPC - N2檢測到微粒尺寸分布圖 。
