LED驅動芯片 - SS8102
Mouse over image to zoom
? 較大輸出 25A 驅動電流
? 100K:1 以上高 PWM 調光分辨率
? 模擬調光比 250:1
? 輸入電壓范圍: 8V~45V
? 開關電源頻率可調整

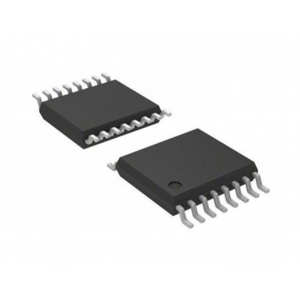

? 封裝：eTSSOP16
產品介紹
SS8102是一款高效率、恒電流、降壓型同步半橋DC/DC 轉換器驅動芯片，較大輸出電流能力達25A，PWM 調光分辨率超過 100K:1。
SS8102采用遲滯式恒定關斷時間的工作模式，無需外部補償設計。較大簡化外部器件，其輸出電流能力既可以通過不同阻值的外接電阻（Rcs）調整，也可以通過調節模擬調光控制引腳 IADJ 上的電壓來實現。電流能力可達 25A。通過 DIM 管腳輸入 PWM 信號來靈活實現對 LED 的調光控制。
SS8102有同步模式和異步模式兩種工作模式可供選擇，客戶可以根據自己的需求來靈活設計。SS8102具有良好的線性度和穩定的恒流特性，可以精確調光并在惡劣供電條件下穩定工作。
針對低灰度調光特性進行系統運算優化，實現低灰調光無抖動及閃爍問題，使 LED 有更好的線性度調光特性。
PWM及線性調光雙重控制并存，可執行獨立調光電流控制
SS8102提供一系列保護功能，包括欠壓鎖定保護（UVLO）、過熱保護（OTP）、LED 開路與短路保護，輸出欠壓保護功能等。SS8102 使用具有散熱片的封裝，因此系統可以在大電流通過時穩定工作。
一、LED驅動芯片 - SS8102的特性：
? 較大輸出 25A 驅動電流
? 100K:1 以上高 PWM 調光分辨率
? 模擬調光比 250:1
? 輸入電壓范圍: 8V~45V
? 開關電源頻率可調整
? 封裝：eTSSOP16
? 良好的調光線性度
? 穩定的恒流特性
? 保護特征
- VCC 欠壓鎖定
- 過流保護
- 過熱保護
- 輸出欠壓保護
- LED 開路保護
二、LED驅動芯片 - SS8102的應用：
? 舞臺照明
? 影視燈光
? 投影儀
? 工業照明 LED 驅動
? 工業激光
? 汽車照明
ISweek 工采網的所有產品均來自于原始生產廠商直接供貨，非第三方轉售。
