Mini背光 - WH5097D

產品介紹

WH5097D是一個4通道的迷你LED驅動器，設計用于驅動2D-背光顯示器，它可以支持12位的PWM。有了適當?shù)亩〞r(shí)控制，WH5097D可以實現直接驅動或掃描型驅動方法。該設備在每個通道上可提供高達30 mA的連續電流。WH5097D采用專有的接口協議和自尋址算法，使BLU（背光單元）上的每個WH5097D被賦予一個地址，以便與背光定時控制器（BCON）通信。包括全保護，如內置LED開/短檢測和熱關閉。

一、Mini背光 - WH5097D的特性：

電源電壓：VDD 3.0V ~ 5.5V
主動模式電流：450uA（類型）
內部OSC，高達16MHz
倍頻：
-AM（直接駕駛），帶有x1、x2、x4、x8、x16、x32、x64
4個高精度電流匯（I型電流匯）
故障電壓> 40V
驅動電流范圍：（0.5~5 mA）、（1.0~10 mA）、（2.0~20 mA）和（3.0~30 mA）
每個i槽的7位I-DAC
每個Isink的飽和電壓為0.4V@25mA
12位真實亮度控制分辨率，PWM調光在32 kHz（含抖動）
PWM輸出頻率支持（直接驅動模式）：60/120/144/240/480/960/1920/3840 Hz
PWM輸出頻率精度：+/-2%
直流I槽精度：+/-2%
2位可編程旋轉率控制，EMI從0.3us減少到2us
2+2位PWM輸出傾斜控制
中心/正向PWM波形對齊
調光模式控制方案：
-PWM - 12位
連接：
-亮度控制輸入（Dip）
-動態凈空狀態輸出
-故障報告輸出（Dis/Dos）
診斷：
-LED短檢測
-LED打開檢測
-輸入U(xiǎn)VLO
-165℃/30℃滯后時熱停機
芯片內部狀態讀?。?/span>
-Vch測量
-OTP觸發事件
-LED打開/短狀態

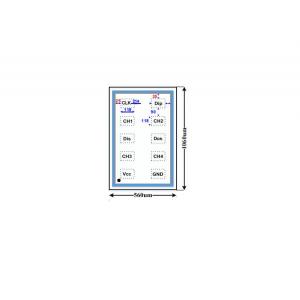

包裝：
-CSP-10保險杠
-DFN3x3-10L

二、Mini背光 - WH5097D的應用：

控制面板照明

本地調光LED背光系統
