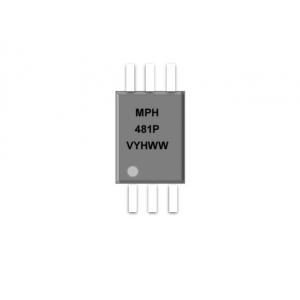

光耦 - MPH481

產品介紹

MPH481系列快速速度光耦合器包含一個LED和光電探測器，內置施密特觸發器，以提供邏輯兼容的波形，消除了額外的波整形的需要。圖騰柱輸出消除了對拉上電阻的需要，并允許直接驅動智能電源模塊或門驅動。

較小化器件之間的傳播延遲差異使這些光耦器通過減少開關死時間來提高逆變器效率的優秀解決方案。

一、光耦 - MPH481的特性：

反向輸出類型（圖騰柱輸出）
真值表保證： VCC從4.5V到30V
在工業溫度范圍內為通用IPM應用程序指定的性能。
短較大傳播延遲
較小脈沖寬度失變（PWD）
極高的共模排斥率（CMR）
滯變
可在拉伸SO-6包
MSL類1
監管批準
UL - UL1577
VDE-EN60747-5-5
CQC – GB4943.1-2011

二、光耦 - MPH481的應用：

IPM接口隔離

隔離的IGBT/電源MOSFET門驅動器

工業逆變器

交流和無刷直流電機驅動器

通用數字隔離
