無刷直流馬達驅動芯片 - MS3791
Mouse over image to zoom
驅動3組共6個N 型功率管
同步整流，停機模式，低功耗
低壓保護和過溫保護
HALL原件輸入
PWM控制電流，正、反轉工作模式，可切換
死區時間保護
FG輸出
5V穩壓輸出
鎖機檢測保護
產品介紹

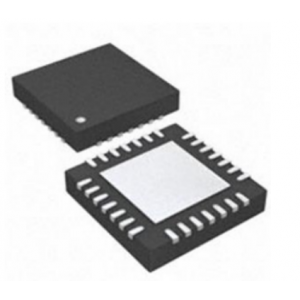

MS3791為一款三相無刷電機的預驅動芯片，較高工作電壓可達35V，能適用驅動寬范圍的N溝功率MOSFET。芯片具有堵轉保護，過溫保護，以及同步整流等功能。內部同步整流可以使得芯片處于衰減期時通過打開合適的功率管從而降低功耗。MS3791提供使能,方向,剎車輸入腳,用于控制電流,邏輯輸入腳FG1和FG2可用于測量電機轉動情況.芯片工作溫度范圍-40℃~105℃，采用28腳QFN封裝。
一、無刷直流馬達驅動芯片-MS3791的特性：
驅動3組共6個N 型功率管
同步整流，停機模式，低功耗
低壓保護和過溫保護
HALL原件輸入
PWM控制電流，正、反轉工作模式，可切換
死區時間保護
FG輸出
5V穩壓輸出
鎖機檢測保護
二、無刷直流馬達驅動芯片-MS3791的應用：
激光打印器
復印機
電動工具
大型家電
監控攝像頭
