西班牙New Infrared Technologies（NIT）紅外探頭紅外傳感器 - LEPTON

Mouse over image to zoom

具有不同幾何形狀的單元素MWIR探測器，包裝解決方案和預放大板無冷卻，室溫下高速運行

產品型號：: LEPTON

PDF：

訂貨數量：

詢 價 加入詢價籃

產品介紹

西班牙New Infrared Technologies（NIT）紅外探頭紅外傳感器描述：

具有不同幾何形狀的單元素MWIR探測器，包裝解決方案和預放大板無冷卻，室溫下高速運行(也提供1- / 2- / 3-TEC冷卻選項)

探測器幾何形狀:1x1 mm2,2 x2毫米
(要求我們提供定制設計或其他幾何圖形)
光譜響應:1 - 5微米(峰值響應@ 3.7微米)
偏置電壓: 10v
像素阻力:0.8 - 1.0 M?
1 x1平方毫米
9 x103
V / W
2 x2平方毫米
:4.5 x103
V / W

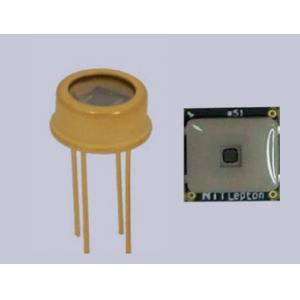

包裝選項:未冷卻:SMD(非密封)/ TO-5(密封)
n-TEC冷卻:TO-8(密封)
工作溫度:SMD包(non-hermetic): 5oC - 70oC
5和8(密封):-40oC - 85oC
響應時間(室溫)(typ): < 2 us
電子讀出:不包括(見前置放大器模塊)
設備尺寸和占地面積:SMD封裝:10mm x10mm, 2路連接(每邊重復)，

藍寶石窗(AR)反應性(@Vb = 10 V)

西班牙New Infrared Technologies（NIT）紅外探頭紅外傳感器參數

參數	規格	單位
Channels	1
Detector included	LEPTON SERIES 1x1 mm2 or 2x2 mm2
Band of IR detection	1.0 - 5.0 microns (MWIR)
Sensor biasing Vb Values	Rotary switch, selectable, 4 values 1.25, 2.50, 5.00, 10.00	V
Gain G Values	Rotary switch, selectable, 4 values 104, 105, 106, 107	V/A
Analog bandwitdh	Gain dependant (see chart below)	kHz
RDarkcancellationMin. value Max. value	Cermet trimmer (11 turns)10 1.01	kW MW
尺寸	75.80 x 35.10 x 28.70	mm
Output	Analog voltage
