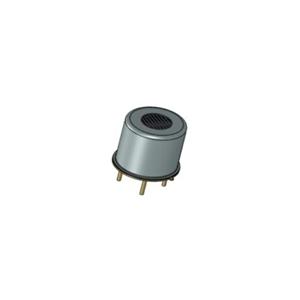

SO-E2-001---極限電流型氧化鋯氧氣傳感器 - SO-E2-001

產品介紹

工作原理:

因 為在氧化鋯電解質中電流的載體是氧離子，所以當電壓施加到氧化鋯電解槽時，氧氣通過氧化鋯盤被抽到陽極。如果給電解槽陰極加上一個帶孔的蓋子，氧氣流向陰 極的速率就會受到限制。受到這個速率的限制，隨著所施加的電壓逐漸增加，電解槽內的電流會達到飽和。這個飽和電流被稱為極限電流，它與周邊環境中的氧氣濃 度成正比。

應用:

醫療：氧氣濃縮器、 恒溫箱
實驗室：惰性氣體處理柜（手套式操作箱）、細菌培養箱
食品產業：包裝、食品檢驗、 監控水果成熟過程(儲存/運輸)

家庭/烹飪：自動化烘焙/烘烤（高溫>100℃）

測量技術：固定式/便攜式氧氣測量?jī)x、 在控制氧含量的情況下進行測量、空氣調節和流通

安全技術/監控：防火（氮?dú)庠黾樱绶?wù)器機房）、溫室，酒窖、氣體貯藏，精煉廠、潛水、發酵單元

電氣工業：惰性氣體處理器和柜、 惰性氣體焊接監控、 在氮?dú)庠黾拥那闆r下進行儲存（防氧化）、干燥設備、氮?dú)鉂饪s器、廢氣測量

氧氣傳感器的優點:

測量范圍廣，10 ppm~96%氧氣
高精度
多款型號呈線性特征
傳感器信號對溫度的依賴性小
交叉靈敏度低
使用壽命長
在多數情況下只需進行一次“單點校準”

特性數據:

測量氣體：氧濃度
測量介質：氣體
測量原理：極限電流型傳感器
測量范圍：Type SO-E2-001     10 ppm – 1000 ppm O2

響應時間(t90)
2 ~25秒(取決于傳感器類型，氣流量，測量室)

傳感器電壓/加熱電壓/功耗/加熱器冷電阻

傳感器電壓: 0,7 ~ 1,6伏特

加熱電壓:3.6 ~ 4.4伏特

功耗:1.3 ~ 1.8瓦特(取決于應用和封裝)

冷電阻:R(25°C) = 3.25 Ω±0.20 Ω

預熱時間：至少30 s
工作溫度高達：350℃    取決于電纜和過濾器總成（參考規格和電纜組件部分）

允許體積流率(傳感器吹掃)
對于所有類型的傳感器來說，流率大小取決于傳感器吹掃方法（直流，氣流形狀等等）和測量室尺寸， SO-E1-xxx (TO8 + 軟
管接口，直接通氣)除外。允許流量[ml/min]: 100 - 500 (250最佳)
壽命(MTTF)
~ 20.000小時(*)
* 這取決于測量介質。規定的壽命指的是SO-xx-250和SO-xx-960傳感器。未能達到或超出使用期意味著規格參數出現輕微的偏差。

TO8和TO39管殼封裝傳感器(SO-Bx-xxx, SO-Ex-xxx, SO-Ax-xxx) 滿足歐洲標準EN60068-2-6 （正弦振動測試）。

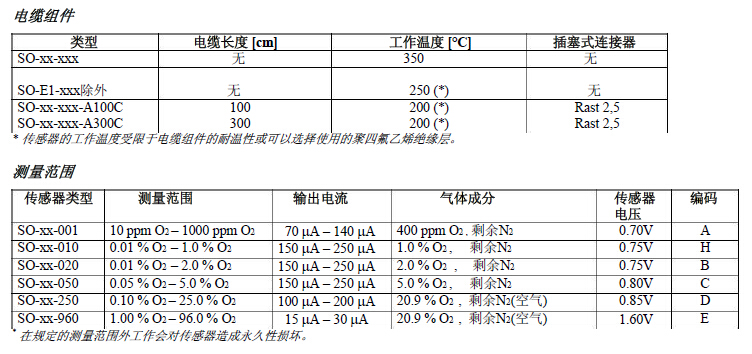

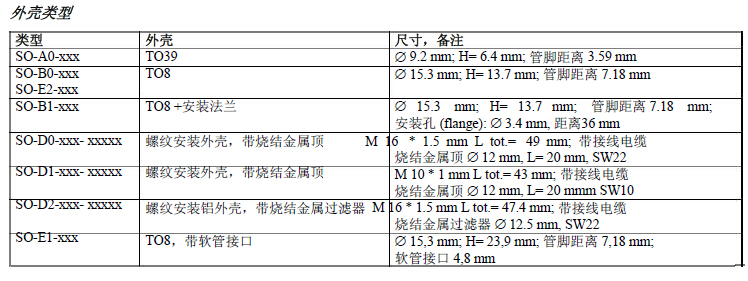

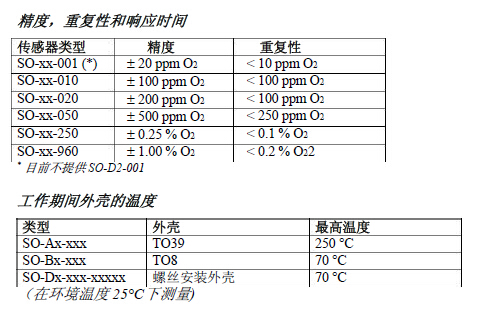

規格：
